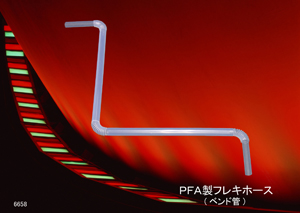

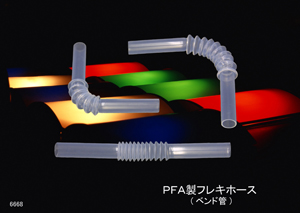

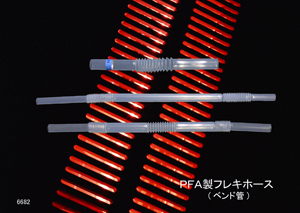

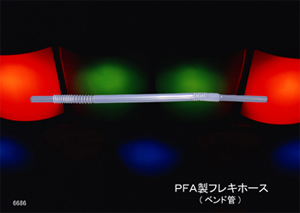

ベンド管

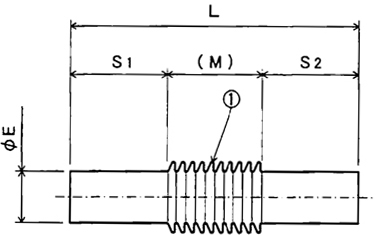

■型式:B1
標準品
材質:PFA
(単位mm)
型式 No. | E | M | L | S1 | S2 |
---|---|---|---|---|---|
B1-06 | 5×6 | 15 | 115 | 50 | 50 |
B1-07 | 6×7 | 20 | 120 | 50 | 50 |
B1-08 | 7×8 | 20 | 120 | 50 | 50 |
B1-09 | 8×9 | 25 | 125 | 50 | 50 |
B1-10 | 9×10 | 25 | 125 | 50 | 50 |
B1-11 | 10×11 | 30 | 130 | 50 | 50 |
B1-12 | 11×12 | 35 | 135 | 50 | 50 |
※ご指定の長さの場合は、L. S1. S2の数値をご指示ください。

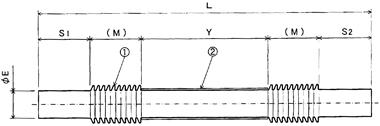

■型式:B2
材質:PFA
(単位mm)
型式 No. | E | M | L | Y | S1 | S2 |
---|---|---|---|---|---|---|
B2-06 | 5×6 | 15 | ||||
B2-07 | 6×7 | 20 | ||||
B2-08 | 7×8 | 20 | ||||
B2-09 | 8×9 | 25 | ||||
B2-10 | 9×10 | 25 | ||||
B2-11 | 10×11 | 30 | ||||
B2-12 | 11×12 | 35 |
※L. Y. S1. S2の数値をご指示ください。
■型式:B3
材質:PFA
(単位mm)
型式 No. | E | M | L | Y1 | Y2 | S1 | S2 |
---|---|---|---|---|---|---|---|
B3-06 | 5×6 | 15 | |||||
B3-07 | 6×7 | 20 | |||||
B3-08 | 7×8 | 20 | |||||
B3-09 | 8×9 | 25 | |||||
B3-10 | 9×10 | 25 | |||||
B3-11 | 10×11 | 30 | |||||
B3-12 | 11×12 | 35 |
※L. Y1. Y2. S1. S2の数値をご指示ください。

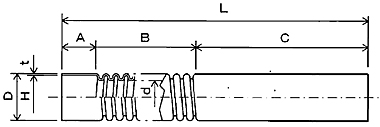

■PFAフレキ
TFTS型
注記、A、B、C寸法ご指示ください。
(単位mm)
型式 No. | サイズ | D | H | t | d | A | B | C | 納期 |
---|---|---|---|---|---|---|---|---|---|
TFTS-04 | 6×4 | 6 | 4 | 1.0 | 2 | 1〜10本 受注後、 3〜4日間 |
|||
TFTS-06 | 8×6 | 8 | 6 | 1.0 | 4 | ||||
TFTS-08 | 10×8 | 10 | 8 | 1.0 | 5 | ||||
TFTS-010 | 12×10 | 12 | 10 | 1.0 | 6 | ||||
TFTS-16 | 19×16 | 19 | 16 | 1.5 | 11 | ||||
TFTS-22 | 25×22 | 25 | 22 | 1.5 | 16 | ||||
TFTS-4.35 | 6.35×4.35 | 6.35 | 4.35 | 1.0 | 2 | ||||
TFTS-7.53 | 9.53×7.53 | 9.53 | 7.53 | 1.0 | 5 | ||||
TFTS-10.7 | 12.7×10.7 | 12.7 | 10.7 | 1.0 | 7 | ||||
TFTS-6.35 | 9.53×6.35 | 9.53 | 6.35 | 1.59 | 3 | ||||
TFTS-9.53 | 12.7×9.53 | 12.7 | 9.53 | 1.585 | 6 | ||||
TFTS-15.88 | 19.05×15.88 | 19.05 | 15.88 | 1.585 | 11 | ||||
TFTS-22.26 | 25.40×22.26 | 25.40 | 22.26 | 1.57 | 16 |
