フレキホース

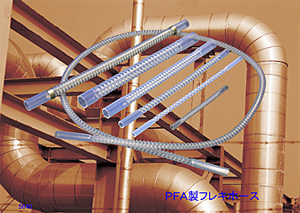

■PFAフレキ

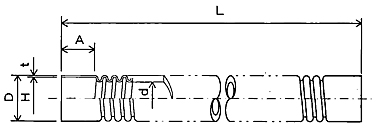

TFA型
注記、A、寸法の標準は30mmです。
(単位mm)
型式 No. | サイズ | D | H | t | d | A | L | 納期 |
---|---|---|---|---|---|---|---|---|
TFTS-04 | 5×4 | 6 | 4 | 0.5 | 2 | 1〜10本 受注後、 3〜4日間 |
||
TFTS-05 | 6×5 | 6 | 5 | 0.5 | 3 | |||
TFTS-06 | 7×6 | 7 | 6 | 0.5 | 4 | |||
TFTS-07 | 8×7 | 8 | 7 | 0.5 | 4 | |||
TFTS-08 | 9×8 | 9 | 8 | 0.5 | 5 | |||
TFTS-09 | 10×9 | 10 | 9 | 0.5 | 6 | |||
TFTS-010 | 11×10 | 11 | 10 | 0.5 | 7 | |||
TFTS-11 | 12×11 | 12 | 11 | 0.5 | 7 | |||
TFTS-04 | 6×4 | 6 | 4 | 1.0 | 2 | |||
TFTS-06 | 8×6 | 8 | 6 | 1.0 | 4 | |||
TFTS-08 | 10×8 | 10 | 8 | 1.0 | 5 | |||
TFTS-010 | 12×10 | 12 | 10 | 1.0 | 6 | |||
TFTS-16 | 19×16 | 19 | 16 | 1.5 | 11 | |||
TFTS-22 | 25×22 | 25 | 22 | 1.5 | 16 | |||
TFTS-4.35 | 6.35×4.35 | 6.35 | 4.35 | 1.0 | 2 | |||
TFTS-7.53 | 9.53×7.53 | 9.53 | 7.53 | 1.0 | 5 | |||
TFTS-10.7 | 12.7×10.7 | 12.7 | 10.7 | 1.0 | 7 | |||
TFTS-6.35 | 9.53×6.35 | 9.53 | 6.35 | 1.59 | 3 | |||
TFTS-9.53 | 12.7×9.53 | 12.7 | 9.53 | 1.585 | 6 | |||
TFTS-15.88 | 19.05×15.88 | 19.05 | 15.88 | 1.585 | 11 | |||
TFTS-22.26 | 25.40×22.26 | 25.40 | 22.26 | 1.57 | 16 |

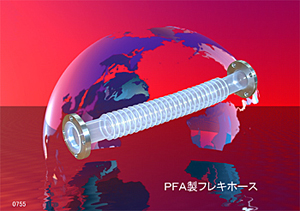

■PFAフレキ

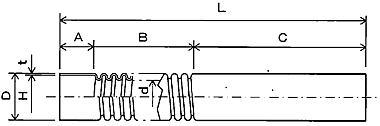

TFTS型
注記、A、B、C寸法ご指示ください。
(単位mm)
型式 No. | サイズ | D | H | t | d | A | B | C | 納期 |
---|---|---|---|---|---|---|---|---|---|
TFTS-04 | 6×4 | 6 | 4 | 1.0 | 2 | 1〜10本 受注後、 3〜4日間 |
|||
TFTS-06 | 8×6 | 8 | 6 | 1.0 | 4 | ||||
TFTS-08 | 10×8 | 10 | 8 | 1.0 | 5 | ||||
TFTS-010 | 12×10 | 12 | 10 | 1.0 | 6 | ||||
TFTS-16 | 19×16 | 19 | 16 | 1.5 | 11 | ||||
TFTS-22 | 25×22 | 25 | 22 | 1.5 | 16 | ||||
TFTS-4.35 | 6.35×4.35 | 6.35 | 4.35 | 1.0 | 2 | ||||
TFTS-7.53 | 9.53×7.53 | 9.53 | 7.53 | 1.0 | 5 | ||||
TFTS-10.7 | 12.7×10.7 | 12.7 | 10.7 | 1.0 | 7 | ||||
TFTS-6.35 | 9.53×6.35 | 9.53 | 6.35 | 1.59 | 3 | ||||
TFTS-9.53 | 12.7×9.53 | 12.7 | 9.53 | 1.585 | 6 | ||||
TFTS-15.88 | 19.05×15.88 | 19.05 | 15.88 | 1.585 | 11 | ||||
TFTS-22.26 | 25.40×22.26 | 25.40 | 22.26 | 1.57 | 16 |

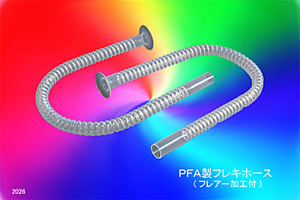

■PFAフレキ

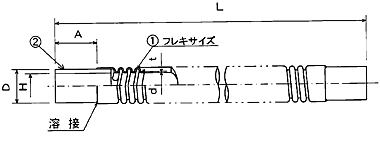

TFB型
注記、A、寸法の標準は30mmです。
(単位mm)
型式 No. | サイズ | D | H | t | d | A | L | 備考 |
---|---|---|---|---|---|---|---|---|
TFTS-06 | 7×6 | 6.35 | 4.35 | 0.5 | 4 | |||
TFTS-09 | 10×9 | 9.53 | 6.35 | 0.5 | 6 | |||
TFTS-11 | 12×11 | 12.7 | 9.53 | 0.5 | 7 | |||
TFTS-17 | 19×17 | 19.05 | 15.88 | 1.0 | 12 | |||
TFTS-09 | 10×9 | 9.53 | 7.53 | 0.5 | 6 | |||
TFTS-11 | 12×11 | 12.7 | 10.7 | 0.5 | 7 | |||
TFTS-17 | 19×17 | 19 | 16 | 1.0 | 2 |
