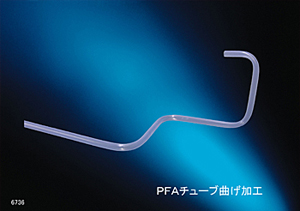

曲げチューブ
■型式:TEMC
L型
注記、A、B、Cの寸法をご指示下さい。
(単位mm)
チューブ寸法 H |
R | A | B | C | 備考 |
---|---|---|---|---|---|
3.20×1.60 | 10 | ||||
6.35×3.96 | 10 | ||||
6.35×4.35 | 10 | ||||
9.53×6.35 | 15 | ||||
9.53×7.53 | 15 | ||||
12.70×9.53 | 25 | ||||
12.70×10.70 | 30 | ||||
19.05×15.88 | 45 | ||||
25.40×22.26 | 55 | ||||
4×2 | 10 | ||||
6×4 | 10 | ||||
8×6 | 15 | ||||
10×8 | 20 | ||||
19×16 | 45 | ||||
25×22 | 55 |
※上記、以外のサイズも製作可能です。
※三次元、曲げ加工も製作できます。
■型式:TEMC

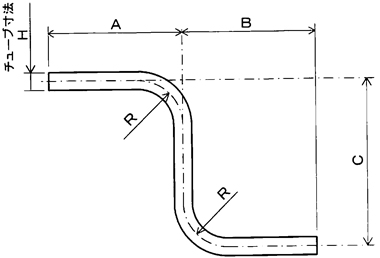

Z型
注記、A、B、Cの寸法をご指示下さい。
(単位mm)
チューブ寸法 H |
R | A | B | C | 備考 |
---|---|---|---|---|---|
3.20×1.60 | 10 | ||||
6.35×3.96 | 10 | ||||
6.35×4.35 | 10 | ||||
9.53×6.35 | 15 | ||||
9.53×7.53 | 15 | ||||
12.70×9.53 | 25 | ||||
12.70×10.70 | 30 | ||||
19.05×15.88 | 45 | ||||
25.40×22.26 | 55 | ||||
4×2 | 10 | ||||
6×4 | 10 | ||||
8×6 | 15 | ||||
10×8 | 20 | ||||
19×16 | 45 | ||||
25×22 | 55 |
※上記、以外のサイズも製作可能です。
※三次元、曲げ加工も製作できます。
